Ассортимент преобразователей частоты ProfiMaster:
Реализуем оптом и в розницу преобразователи частоты ProfiMaster
PM-150A
Технические характеристики:
Напряжение питания: 220/380 В
Номин. мощность: 0,2 - 3,75 кВт
PM-150
Технические характеристики:
Напряжение питания: 220/380 В
Номин. мощность: 0,2 - 4 кВт
PM-500
Технические характеристики:
Напряжение питания: 380 В
Номин. мощность: 2,2 - 400 кВт
PM500E
Технические характеристики:
Напряжение питания: 380 В
Номин. мощность: 0,75 - 450 кВт
PM30
Технические характеристики:
Напряжение питания: 380 В
Номин. мощность: 5,5 - 75 кВт
Обзор продукции ProfiMaster

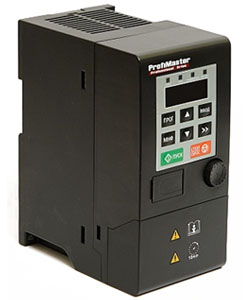

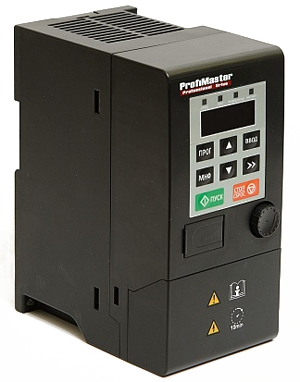

Компактный преобразователь частоты с векторным управлением ProfiMaster PM-150
Технические характеристики:
Напряжение питания: 220/380 В
Номинальная мощность: 0,2 - 4 кВт
Преимущества:
• Встроенный ПЛК
• 39 функций логического входа
• 24 функции релейного выхода
• 14 функций аналогового выхода
• 29 пользовательских параметров дисплея
• Позитивная/негативная логика
Номер модели | Мощность | Номинальный входной ток | Номинальный выходной ток | Мощность электродвигателя | |
кВА | А | А | кВт | л.с. | |
Одна фаза: 220 В, 50/60 Гц Диапазон: -15% ~ +20% | |||||
PM150-2S-0.2B | 0,5 | 4,9 | 1,6 | 0,18 0,2 0,25 | 0,25 |
PM150-2S-0.4B | 1,0 | 6,5 | 2,5 | 0,37 0,4 | 0,5 |
PM150-2S-0.7B | 1,5 | 9,3 | 4,2 | 0,75 | 1,0 |
PM150-2S-1.5B | 3,0 | 15,7 | 7,5 | 1,5 | 2 |
PM150-2S-2.2B | 4,0 | 24 | 9,5 | 2,2 | 3 |
Три фазы: 380 В, 50/60 Гц Диапазон: -15% ~ +30% | |||||
PM150-4T-0.7B | 1,5 | 3,4 | 2,5 | 0,75 | 1 |
PM150-4T-1.5B | 3,0 | 5,0 | 4,2 | 1,5 | 2 |
PM150-4T-2.2B | 4,0 | 5,8 | 5,5 | 2,2 | 3 |
PM150-4T-4.0B | 6,0 | 11 | 9,5 | 3,7 4 | 5 |

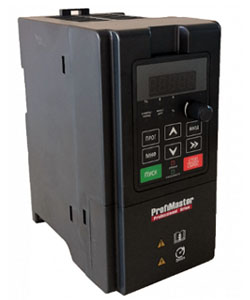

Компактный преобразователь частоты с векторным управлением ProfiMaster PM-150-A
Технические характеристики:
• Типоряд мощностей: 0,2…160 кВт
• Напряжение: 3ф 220 В / 3ф 380 В
• Выходная частота: 0…600 Гц
• Частота коммутации: 0,7 кГц … 16 кГц
• Время разгона: 0…6000 с
• Количество дискретных входов: 5
• Количество дискретных выходов: 2
• Количество аналоговых входов: 2
• Количество аналоговых выходов: 1
• Панель управления: LED / LCD (1-строчная с подсветкой)
• Язык: английский / русский
• Слоты плат расширения: нет
• Степень защиты: IP20
Значения номинального входного тока ПЧ указаны для общепромышленного режима работы G.
Модель | Мощность ПЧ, кВА | Номинальный входной ток, А | Номинальный выходной ток, G режим, А | Номинальный выходной ток, Р режим, А | Мощность электродвигателя, кВт |
Питание ПЧ 1 фаза, 220В, 50/60 ГЦ Диапазон допусков: - 15% +30% | |||||
РМ150А-2S-0.2B | 0,5 | 4,9 | 1,6 | 1,6 | 0,25 |
РМ150А-2S-0.4B | 1,0 | 6,5 | 2,5 | 2,5 | 0,37 |
РМ150А-2S-0.7B | 1,5 | 9,3 | 4,2 | 4,2 | 0,75 |
РМ150А-2S-1.5B | 3,0 | 15,7 | 7,5 | 7,5 | 1,5 |
РМ150А-2S-2.2B | 4,0 | 24 | 9,5 | 9,5 | 2,2 |
Питание ПЧ 3 фаза, 380В, 50/60 ГЦ Диапазон допусков: - 15% +30% | |||||
РМ150А-4Т-0.7B | 1,5 | 3,4 | 2,5 | 2,5 | 0,75 |
РМ150А-4Т-1.5B | 3,0 | 5,0 | 4,2 | 4,2 | 1,5 |
РМ150А-4Т-2.2B | 4,0 | 5,8 | 5,5 | 5,5 | 2,2 |
РМ150А-4Т-4.0B | 6,0 | 11 | 9,5 | 9,5 | 3,7 4 |
РМ150А-4Т-5.5B | 8,9 | 14,6 | 13 | 17 | 5,5 |
РМ150А-4Т-7.5B | 11 | 20,5 | 17 | 20 | 7,5 |
РМ150А-4Т-011B | 17 | 26 | 25 | 32 | 11 |
РМ150А-4Т-015B | 21 | 35 | 32 | 37 | 15 |
РМ150А-4Т-018B | 24 | 35,5 | 37 | 45 | 18,5 |
РМ150А-4Т-022B | 30 | 46,5 | 45 | 49 | 22 |
РМ150А-4Т-030B | 40 | 62 | 60 | 75 | 30 |
РМ150А-4Т-037B | 57 | 76 | 75 | 82 | 37 |
РМ150А-4Т-045 | 69 | 92 | 91 | 112 | 45 |
РМ150А-4Т-055 | 85 | 113 | 112 | 134 | 55 |
РМ150А-4Т-075 | 114 | 157 | 150 | 168 | 75 |
РМ150А-4Т-090 | 134 | 186 | 176 | 210 | 90 |
РМ150А-4Т-110 | 160 | 220 | 210 | 253 | 110 |
РМ150А-4Т-132 | 192 | 260 | 253 | 304 | 132 |
РМ150А-4Т-160 | 231 | 310 | 304 | 340 | 160 |

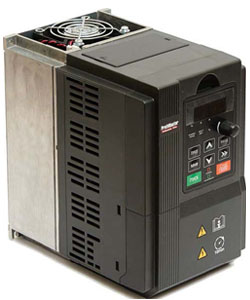

Универсальный преобразователь частоты с векторным управлением ProfiMaster PM-500
Технические характеристики:
Напряжение питания: 3 фазы 380-480 В
Номинальная мощность: 2,2 - 400 кВт
Преимущества:
• Встроенный ПЛК
• Специализированный модуль загрузки, копирования и выгрузки пользовательской конфигурации без подачи питания
• Пользовательское меню до 28 параметров и меню быстрой настройки
• RS485 Modbus RTU
• ПО для конфигурирования с ПК (Windows)
Модель | Мощность электродвигателя тяжелый/ норм. режим, кВт | Номинальный входной ток, A | Номинальный выходной ток, A | Габариты, мм | |
Тяжелый режим | Нормальный режим | ||||
3 фазы, 380 В, 50/60 Гц Диапазон: -15% ~ +30% | |||||
PM500A-4T-2.2G/4.0G | 2,2/4,0 | 5,8 | 5,5 | 9,5 | 117*187*175 |
PM500A-4T-4.0G/5.5PB | 4,0/5,5 | 11,0 | 9,5 | 13 | |
PM500A-4T-5.5G/7.5PB | 5,5/7,5 | 14,6 | 13 | 17 | |
PM500A-4T-7.5GB | 7,5 | 20,5 | 17 | 17 | |
PM500A-4T-7.5G/11PB | 7,5/11 | 20,5 | 17 | 25 | 146*249*177 |
PM500A-4T-11G/15PB | 11/15 | 26 | 25 | 32 | |
PM500A-4T-15G/18.5PB | 15/18,5 | 35 | 32 | 37 | 198*300*185 |
PM500A-4T-18.5G/22PB | 18,5/22 | 38 | 37 | 45 | |
PM500A-4T-22G/30PB | 22/30 | 46,5 | 45 | 60 | |
PM500A-4T-30G/37PB | 30/37 | 62 | 60 | 75 | 245*410*200 |
PM500A-4T-37GB | 37 | 76 | 75 | 75 | |
PM500A-4T-037G/045P(B) | 37/45 | 76 | 75 | 91 | 275*410*200 |
PM500A-4T-045G/055P(B) | 45/55 | 92 | 91 | 112 | |
PM500A-4T-055G/075P(B) | 55/75 | 113 | 112 | 150 | |
PM500A-4T-075G/090P(B) | 75/90 | 157 | 150 | 176 | 310*620*262 |
PM500A-4T-090G/110P(B) | 90/110 | 180 | 176 | 210 | |
PM500A-4T-110G/132P | 110/132 | 214 | 210 | 253 | 400*750*300 |
PM500A-4T-132G/160P | 132/160 | 256 | 253 | 304 | |
PM500A-4T-160G/185P | 160/200 | 307 | 304 | 350 | |
PM500A-4T-185G/200P | 185/200 | 326 | 350 | 377 | 500*855*320 |
PM500A-4T-200G/220P | 200/220 | 385 | 377 | 426 | |
PM500A-4T-220G/250P | 220/250 | 430 | 426 | 470 | |
PM500A-4T-250G/280P | 250/280 | 468 | 470 | 520 | 540*925*380 |
PM500A-4T-280G/315P | 280/315 | 525 | 520 | 600 | |
PM500A-4T-315G/355P | 315/355 | 580 | 600 | 650 | 620*996*390 |
PM500A-4T-355G/400P | 355/400 | 624 | 650 | 690 | |

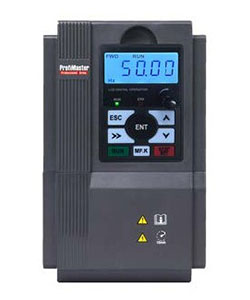

Функциональный преобразователь частоты ProfiMaster PM500E
Технические характеристики:
• Типоряд мощностей: 0,7…630 кВт
• Напряжение: 3ф 380 В
• Выходная частота: 0…600 Гц
• Частота коммутации: 0,7 кГц … 16 кГц
• Время разгона: 0…6000 с
• Количество дискретных входов: до 2,2 кВт: 5 / от 4 кВт: 7
• Количество дискретных выходов: до 2,2 кВт: 3 / от 4 кВт: 4
• Количество аналоговых входов: до 2,2 кВт: 2 / от 4 кВт: 3
• Количество аналоговых выходов: 2
• Панель управления: LED / LCD (1-строчная с подсветкой)
• Язык: английский / русский
• Слоты плат расширения: 1
• Степень защиты: IP20
Модель | Мощность, кВА | Номинальный входной ток, А* | Номинальный входной ток, А | Мощность электродвигателя, кВт |
3 фазы,380В, 50/60 гц Диапазон допусков: -15%+30% | ||||
РМ500Е-4T-0.7G/1.5PB | 1,5 | 3,4 | 2,5 | 0,75 |
РМ500Е-4T-1.5G/2.2PB | 3 | 5,0 | 4,2 | 1,5 |
РМ500Е-4T-2.2GB | 4 | 5,8 | 5,5 | 2,2 |
РМ500Е-4T-2.2G/4.0PB | 4 | 5,8 | 5,5 | 2,2 |
РМ500Е-4T-4.0G/5.5PB | 6 | 11 | 9,5 | 3,7 4 |
РМ500Е-4T-5.5G/7.5PB | 8,9 | 14,6 | 13 | 5,5 |
РМ500Е-4T-7.5GB | 11 | 20,5 | 17 | 7,5 |
РМ500Е-4T-7.5G/011PB | 11 | 20,5 | 17 | 7,5 |
РМ500Е-4T-011G/015PB | 21 | 35 | 32 | 15 |
РМ500Е-4T-015G/018PB | 24 | 38,5 | 37 | 18,5 |
РМ500Е-4T-018G/022PB | 30 | 46,5 | 45 | 22 |
РМ500Е-4T-022G/030PB | 40 | 62 | 60 | 30 |
РМ500Е-4T-030G/037PB | 57 | 76 | 75 | 37 |
РМ500Е-4T-037GB | 57 | 76 | 75 | 37 |
РМ500Е-4T-037G/045PB | 57 | 76 | 75 | 37 |
РМ500Е-4T-045G/055P | 69 | 92 | 91 | 45 |
РМ500Е-4T-045G/055PB | 69 | 92 | 91 | 45 |
РМ500Е-4T-055G/075P | 85 | 113 | 112 | 55 |
РМ500Е-4T-055G/075PB | 85 | 113 | 112 | 55 |
РМ500Е-4T-075G/090P | 114 | 157 | 150 | 75 |
РМ500Е-4T-075G/090PB | 114 | 157 | 150 | 75 |
РМ500Е-4T-090G/110P | 134 | 186 | 176 | 90 |
РМ500Е-4T-090G/110PB | 134 | 186 | 176 | 90 |
РМ500Е-4T-110G/132P | 160 | 220 | 210 | 110 |
РМ500Е-4T-132G/160P | 192 | 260 | 253 | 132 |
РМ500Е-4T-160G/185P | 231 | 310 | 304 | 160 |
РМ500Е-4T-185G/200P | 240 | 355 | 350 | 185 |
РМ500Е-4T-200G/220P | 250 | 382 | 377 | 200 |
РМ500Е-4T-220G/250P | 280 | 430 | 426 | 220 |
РМ500Е-4T-250G/280P | 355 | 475 | 470 | 250 |
РМ500Е-4T-280G/315P | 396 | 535 | 520 | 280 |
РМ500Е-4T-315G/355P | 445 | 610 | 600 | 315 |
РМ500Е-4T-355G/400P | 500 | 665 | 650 | 355 |
РМ500Е-4T-400G/450P | 565 | 785 | 725 | 400 |
РМ500Е-4T-450G | 623 | 865 | 800 | 450 |

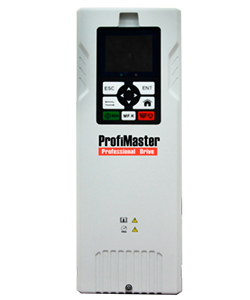

Передовой преобразователь частоты ProfiMaster PM30
Технические характеристики:
• Типоряд мощностей: 5,5…0,75 кВт
• Напряжение: 3ф 380 В
• Выходная частота: 0…600 Гц
• Частота коммутации: 0,7 кГц … 16 кГц
• Время разгона: 0…6000 с
• Количество дискретных входов: 7
• Количество дискретных выходов: 4
• Количество аналоговых входов: 2
• Количество аналоговых выходов: 2
• Панель управления: LCD графическая 4-строчная
• Язык: русский
• Слоты плат расширения: 2
• Степень защиты: IP20 (опционально IP54)
Модель | Мощность, кВА | Номинальный входной ток, А* | Номинальный выходной ток, А | Мощность электродвигателя, кВт |
PM30-4T-5.5B | 8,9 | 8 | 9,5 | 5,5 |
PM30-4T-7.5B | 11 | 10,5 | 13 | 7,5 |
PM30-4T-011B | 17 | 14,1 | 17 | 11 |
PM30-4T-015B | 21 | 20,6 | 25 | 15 |
PM30-4T-018B | 24 | 27,7 | 32 | 18,5 |
PM30-4T-022B | 30 | 34,1 | 37 | 22 |
PM30-4T-030B | 40 | 40,5 | 45 | 30 |
PM30-4T-037(B) | 57 | 54,8 | 60 | 37 |
PM30-4T-045(B) | 69 | 67,1 | 75 | 45 |
PM30-4T-055(B) | 85 | 81,4 | 91 | 55 |
PM30-4T-075(B) | 114 | 98,9 | 112 | 75 |
