Блочные тепловые пункты Linas
Назначение и область применения БТП

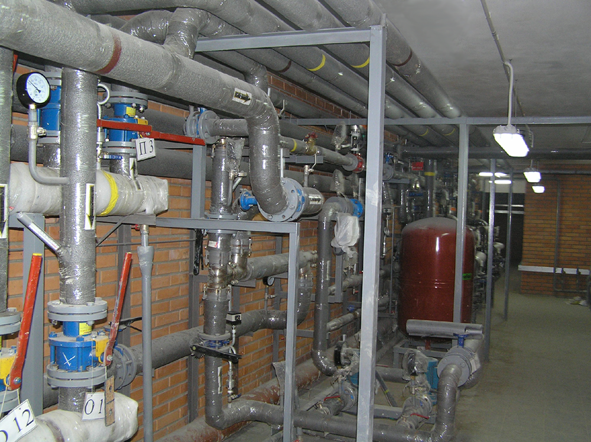

Блочный тепловой пункт (БТП) – комплекс, объединяющий несколько функциональных узлов заводской готовности (блоков), который позволяет присоединять к системам централизованного теплоснабжения (тепловым сетям) системы теплопотребления зданий (отопление, вентиляция, горячее водоснабжение).
Блочный тепловой пункт (БТП) обеспечивает автоматическое управление режимами теплопотребления, трансформацию и регулирование параметров теплоносителя.
Блочные тепловые пункты полной заводской готовности в зависимости от конкретных условий применения могут выполнять функции как ИТП (использоваться для подключения теплопотребляющих установок одного здания или его части), так и ЦТП (для группы зданий).
БТП состоит из собранного в единое изделие технологического и электротехнического оборудования, арматуры, приборов контроля, управления и автоматизации.
Все типовые блоки БТП разработаны в соответствии с техническим заданием ПАО «МОЭК» и согласованы в качестве Типового альбома блочных тепловых пунктов заводской готовности. Поэтому могут быть легко применены в проектах ИТП (ЦТП) при привязке к конкретному объекту, присоединяемому (или присоединенному) к сетям ПАО «МОЭК».
Конструктивные особенности БТП ПКФ «ЛИНАС»
Блочные тепловые пункты состоят из функциональных узлов заводской готовности на отдельных рамах, позволяющих производить размещение блоков в помещении в порядке, обеспечивающем наиболее удобное обслуживание оборудование.
БТП изготавливаются из комплектующих ведущих производителей тепломеханического оборудования и систем автоматизации:
- теплообменное оборудование ООО «Теплотекс АПВ», ООО «Теплообмен»
- запорная арматура «Броен» (Broen), Zetkama, «Темпер» и др.
- регулирующая арматура с приводами, КИП и А «Сименс» (Siemens), «Броен» (Broen), «Теплосила» и др.
- насосное оборудование ООО ПКФ «Линас» и др.
Преимущества использования блочных тепловых пунктов (БТП) заводской готовности
существенное снижение затрат времени и ресурсов на проектирование и согласование за счет использования готовой документации стандартных блоков заводской готовности;
высокое качество и быстрота проектных решений во всем диапазоне нагрузок и применяемых схем;
высокая энергоэффективность БТП за счет применяемых технологий и решений;
использование при комплектации БТП высококачественного проверенного на практике оборудования, качество изготовления и контроля в заводских условиях, в т.ч. сварных соединений;
прозрачная и предсказуемая стоимость БТП, отсутствие «неожиданных» затрат;
низкая стоимость монтажа за счет высокой готовности блоков БТП, требующих на месте монтажа только «обвязки»;
возможность доставки БТП к месту монтажа при стесненных условиях за счет блочной конструкции;
малые сроки ввода в эксплуатацию.
Технические характеристики стандартных блоков теплового пункта ПКФ ПКФ «ЛИНАС»

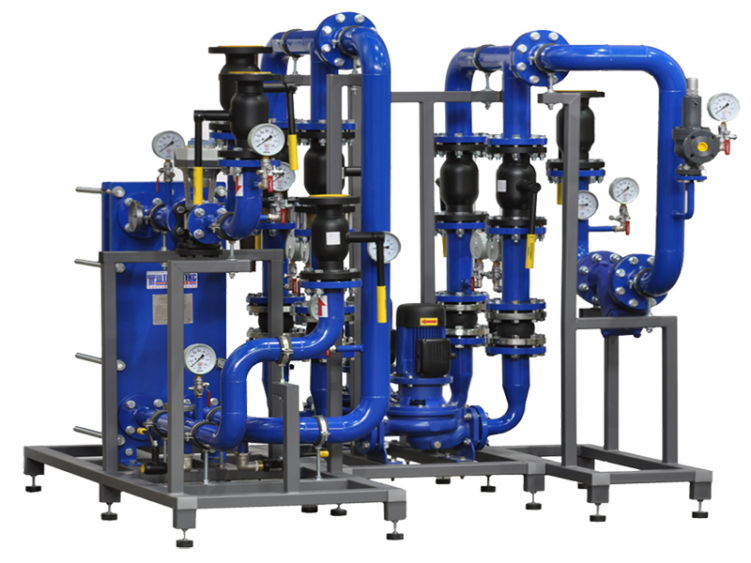

Блок БТП для закрытого двухступенчатого присоединения системы горячего водоснабжения
Блоки БТП для закрытого двухступенчатого присоединения системы горячего водоснабжения выпускаются в двух сериях: МГВ-N-Ц и МГВ-N-Ц/П – с циркуляционной и циркуляционно-повысительной схемой соответственно, где N – мощность блока, выраженная в Мкал/ч.
Типовые блоки выпускаются мощностью от 0,1 до 3,7 Гкал/ч.
Конструкцией блока предусмотрена возможность его доставки к месту монтажа при стесненных условиях.
Состав блока, схему, габариты и подробное описание смотрите в брошюре.

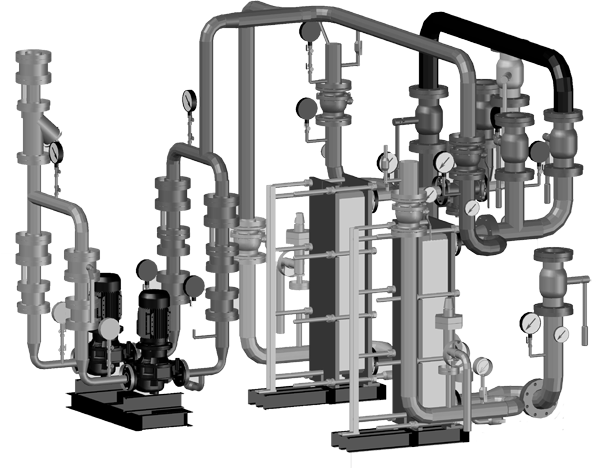

Блок БТП для независимого присоединения системы отопления (или вентиляции)
Блоки БТП для независимого присоединения системы отопления (или вентиляции) выпускаются в сериях:
– МВО-N-95/70
– МВО-N-105/70
– МВО-N-120/70
где N – мощность блока, выраженная в Мкал/ч,
95/70, 105/70, 120/70 – температурные графики подключаемого к сетям потребителя.
Типовые блоки выпускаются мощностью от 0,15 до 5 Гкал/ч.
Конструкцией блока предусмотрена возможность его доставки к месту монтажа при стесненных условиях.
Состав блока, схему, габариты и подробное описание смотрите в брошюре.
Блок БТП для обеспечения подпитки системы отопления
Блок БТП для обеспечения подпитки системы отопления выпускается в сериях:
– МПО-N – блок насосов заполнения (подпитки) системы отопления (см. схему ниже);
– АУПД – автоматическая установка поддержания давления в системе отопления;
– АУПДЗ – автоматическая установка поддержания давления и заполнения системы отопления;
где N – расчетная мощность блока отопления, выраженная в Мкал/ч. Конструкцией блока предусмотрена возможность его доставки к месту монтажа при стесненных условиях.
Состав блока, схему, габариты и подробное описание смотрите в брошюре.
Блочный тепловой пункт для стеснённых условий или для «старой» застройки
Преимущества предлагаемых модулей «планшетного ИТП»:
модули «Планшетного ИТП» компактны, легко размещаются в плоскости стен (или даже потолка), т.е. могут устанавливаться даже в затапливаемых помещениях;
модули «Планшетного ИТП» имеют малый вес, не требуют специальных приспособлений для доставки модуля к месту монтажа, т.е. приспособлены для подъема или переноса вручную внутри подвалов с учетом требований безопасности;
монтаж модулей «Планшетного ИТП» как правило может идти круглогодично, без демонтажа старого оборудования;
использованы теплообменники с эффектом самоочистки и с низкими эксплуатационными затратами (не требуют дорогостоящей смены резиновых прокладок, как у пластинчатых теплообменников);
в модулях «Планшетного ИТП» использованы российские комплектующие, подтвердившие качество практикой эксплуатации в российских условиях (модули подходят под программы импортозамещения);
наличие практики, подтверждающей эффективность решения. Подтверждённый срок безаварийной эксплуатации теплообменников в российских условиях - более 25 лет.

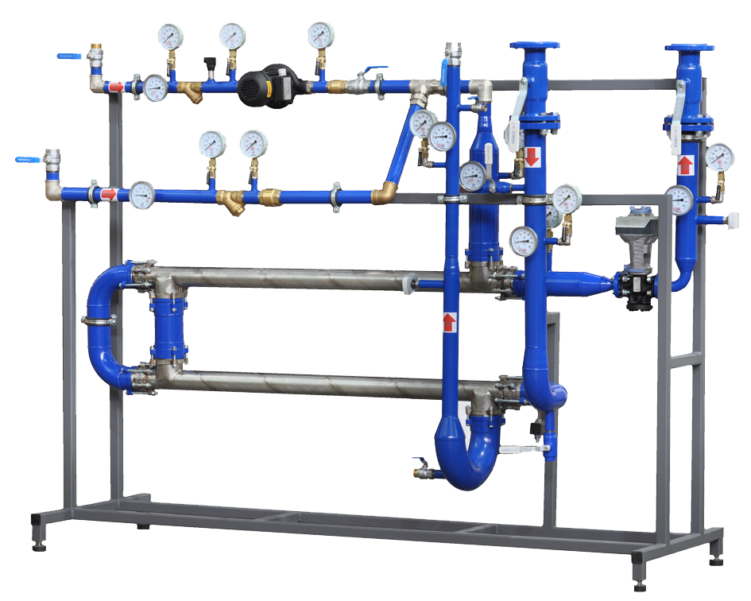

Модуль для перевода систем ГВС на «закрытую» схему присоединения
высоконадежное решение, разработанное специально для объектов существующей застройки
модуль ГВС врезается в существующем узле ввода тепловой энергии в здании параллельно существующей системе отопления;
монтаж модулей ГВС может идти круглогодично, для подключения смонтированного модуля ГВС требуется отключение дома (перекрытие вводных задвижек) на 1-2 ч;
теплообменники с эффектом самоочистки и с низкими эксплуатационными затратами (не требуют дорогостоящей смены резиновых прокладок, как у пластинчатых теплообменников);
модуль ГВС может быть дополнен модулем энергосберегающего погодозависимого регулирования системы отопления (насосного узла смешения), при этом существующий элеваторный узел сохраняется и работает при аварийном отключении блока регулирования.
