Компания Schneider Electric – мировой эксперт в управлении энергией и промышленной автоматизации – является ведущим разработчиком и поставщиком комплексных энергоэффективных решений для энергетики и инфраструктуры, промышленных предприятий, объектов гражданского и жилищного строительства, а также центров обработки данных. Помимо разработки и внедрения решений компания предлагает российским клиентам сервисное обслуживание, эффективную логистику, энергоаудит и энергоменеджмент, передачу инновационных технологий и обучение.
Schneider Electric в России: Численность персонала Schneider Electric в России составляет более 12 000 сотрудников, компания располагает 6 заводами, 3 логистическими центрами и офисами в 35 российских городах. Также в России работают научнотехнические и инженерные центры компании. Оборудование Schneider Electric уже 40 лет является образцом качества и надежности на рынке электротехнической продукции России. Всего история компании в России насчитывает уже более 100 лет. Сегодня компания тесно интегрирована в экономику страны. По объему бизнеса Россия является для Schneider Electric вторым рынком в Европе и четвертым в мире.
Ассортимент преобразователей частоты Schneider Electric:
Преобразователи частоты
Реализуем оптом и в розницу преобразователи частоты и устройства плавного пуска Schneider Electric
Преобразователи частоты Schneider Electric
Устройства плавного пуска Schneider Electric
Низковольтные преобразователи частоты

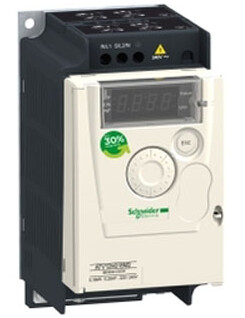

Altivar 12
Напряжение и диапазон мощностей:
1 х 100-120 В…0,18 - 0,75 кВт
1 х 200-240 В…0,18 - 2,2 кВт
3 х 200 - 240 В…0,18 – 4 кВт
Области применения:
• Простые производственные машины (небольшие транспортёры, упаковочные машины, насосы, вентиляторы и т.д.)
• Простая потребительская техника (турникеты, вращающиеся рекламные щиты, медицинские койки, беговые дорожки, тестомешалки и т.д.)
• Другие области применения:
• Мобильные машины
• Устройства, которые традиционно используются с другими решениями (2-скоростные электродвигатели постоянного тока, механические приводы и т.д.).
Особенности и преимущества:
• Компактность: монтаж в ряд
• Простота: быстрый пуск без предварительной настройки, возможно конфигурирование ПЧ, находящегося в упаковке
• Высокое качество: стойкость к тяжёлым условиям эксплуатации, фильтры ЭМС С1 при однофазном питании 240 В
• Интеграция: последовательный канал связи Modbus
Напряжение и диапазон мощностей:
1 х 200–240 В…0,18 кВт – 3 кВт
3 х 380–500 В…0,37 кВт – 15 кВт
Области применения: насосы, вентиляторы, конвейеры, транспортеры, упаковочные машины, кондиционеры, текстильные станки и т.д.
Особенности и преимущества:
• Защита: IP54
• Упрощенный ввод в действие: поставляются готовыми к эксплуатации
• Различные предложения: стандартные или адаптируемые к потребностям пользователя
• Встроенные коммуникационные протоколы: CANopen и Modbus
• Встроенные фильтры ЭМС
• Упрощенный ввод в действие: поставляются готовыми к эксплуатации
• Различные предложения: стандартные или адаптируемые к потребностям пользователя
• Встроенные коммуникационные протоколы: CANopen и Modbus
• Встроенные фильтры ЭМС
Диапазон мощностей: 0,18 - 15 кВт
Напряжение питания:
· однофазное 200 – 240 В
· трехфазное 380 – 500 В
Применение:
Преобразователь частоты Altivar 32 располагает функциональными возможностями, подходящими для наиболее частых применений, в частности:
• транспортировочное оборудование (небольшие конвейеры, подъемники и т.д.);
• фасовочно-упаковочное оборудование (пакетонаполнители, маркировочные машины и т.д.);
• специальные механизмы (мешалки, смесители, автоматические линии и т.д.);
• фасовочно-упаковочное оборудование (пакетонаполнители, маркировочные машины и т.д.);
• специальные механизмы (мешалки, смесители, автоматические линии и т.д.);
• насосное, компрессорное и вентиляционное оборудование;
• грузоподъемные механизмы;
• деревообрабатывающие механизмы (пилы, рубанки и т.д.);
• металлообрабатывающее оборудование (гибочные прессы, сварочные агрегаты, отрезные станки и т.д.).
• грузоподъемные механизмы;
• деревообрабатывающие механизмы (пилы, рубанки и т.д.);
• металлообрабатывающее оборудование (гибочные прессы, сварочные агрегаты, отрезные станки и т.д.).
Диапазон мощностей: 0,75 - 2400 кВт
Напряжение питания: однофазное 200 – 240 В, трехфазное 200 – 240 В, трехфазное 380 – 480 В, трехфазное 500 – 690 В

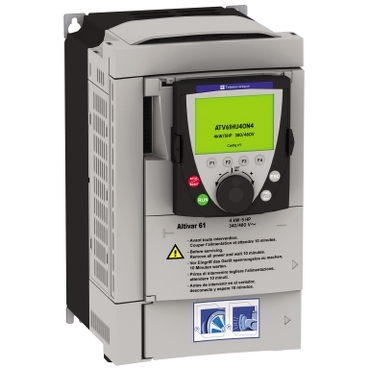

Применение:
Преобразователь Altivar 61 обладает многочисленными функциональными возможностями, обеспечивающими его эффективное использование в большинстве применений в промышленных и коммерческих зданиях и на объектах инфраструктуры для управления:
• вентиляторными агрегатами;
• установками кондиционирования воздуха;
• установками для очистки воздуха и удаления дыма;
• насосными агрегатами;
• станциями перекачки;
• ирригационными станциями;
• буровыми скважинами на нефтедобывающих платформах.

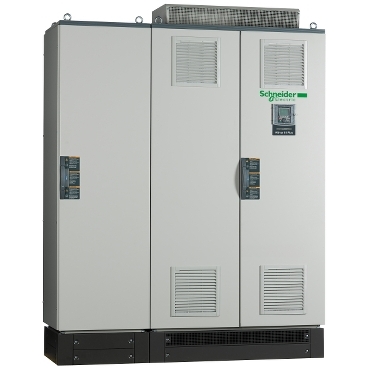

Напряжение и диапазон мощностей:
3 х 380–415 В…90 кВт – 500 кВт
3 х 380–415 В…500 кВт – 1300 кВт
3 х 500 В…90 кВт – 500 кВт
3 х 500 В…500 кВт – 1500 кВт
3 х 690 В…110 кВт – 630 кВт
3 х 690 В…630 кВт – 2000 кВт
Области применения: вентиляторы, насосы, компрессоры
Особенности и преимущества:
• Комплектный преобразователь частоты
• Гибкость конфигурации: большое разнообразие опций и коммуникаций для большинства промышленных сетей
• Гибкость конфигурации: большое разнообразие опций и коммуникаций для большинства промышленных сетей
• Легкая конфигурация
• Простота в использовании
• Максимальная безопасность: гамма Altivar Plus имеет систему охлаждения и компоненты испытанные в экстремальных условиях
• Простота в использовании
• Максимальная безопасность: гамма Altivar Plus имеет систему охлаждения и компоненты испытанные в экстремальных условиях

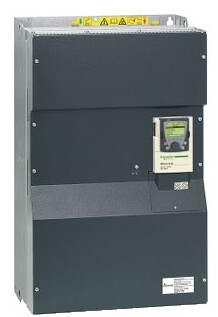

Напряжение и диапазон мощностей:
3 х 380–480 В…110 кВт – 630 кВт
3 х 500-690 В…132 кВт – 800 кВт
Области применения: Насосные и вентиляторные установки для работы в загрязненных средах
Особенности и преимущества:
• Повышенная надёжность благодаря водяному охлаждению
• Эффективная система охлаждения уменьшает потребность в кондиционировании воздуха
• Продолжительная эксплуатация без технического обслуживания
• Превосходная стойкость к коррозии благодаря изготовленным из нержавеющей стали трубкам системы охлаждения
• Эффективная система охлаждения уменьшает потребность в кондиционировании воздуха
• Продолжительная эксплуатация без технического обслуживания
• Превосходная стойкость к коррозии благодаря изготовленным из нержавеющей стали трубкам системы охлаждения
Диапазон мощностей: от 0,37 до 630 кВт
Напряжение питания: 200-240 B, 380-480 B, 500-690 B
Применение:
Серия преобразователей частоты Altivar 71 отвечает самым строгим требованиям применений благодаря использованию разнообразных законов управления двигателем и многочисленным функциональным возможностям. Она адаптирована для решения наиболее сложных задач электропривода:
• момент и повышенная точность при работе на очень низкой скорости и улучшенные динамические характеристики с алгоритмами векторного управления потоком в разомкнутой или замкнутой системе привода;
• расширенный диапазон выходной частоты для высокоскоростных двигателей;
• параллельное включение двигателей и специальные приводы с использованием скалярного закона управления;
• точность поддержания скорости и энергосбережение для разомкнутого привода с синхронным двигателем;
• расширенный диапазон выходной частоты для высокоскоростных двигателей;
• параллельное включение двигателей и специальные приводы с использованием скалярного закона управления;
• точность поддержания скорости и энергосбережение для разомкнутого привода с синхронным двигателем;
• плавное, безударное управление несбалансированными механизмами с помощью системы адаптации мощности (Energy Adaptation System - ENA).
Напряжение и диапазон мощностей:
3 х 380–415 В…90 кВт – 630 кВт
3 х 380–415 В…630 кВт – 440 кВт
3 х 500 В…90 кВт – 630 кВт
3 х 500 В…630 кВт – 1800 кВт
3 х 690 В…110 кВт – 800 кВт
3 х 690 В…800 кВт – 2400 кВт
Области применения: Грузоподъёмное, упаковочное, транспортировочное, текстильное и другое производственное оборудование
Особенности и преимущества:
• Комплектный преобразователь частоты:
• Гибкость конфигурации: большое разнообразие опций и коммуникаций для большинства промышленных сетей
• Гибкость конфигурации: большое разнообразие опций и коммуникаций для большинства промышленных сетей
• Легкая конфигурация
• Простота в использовании
• Максимальная безопасность: гамма Altivar Plus имеет систему охлаждения и компоненты испытанные в экстремальных условиях
• Простота в использовании
• Максимальная безопасность: гамма Altivar Plus имеет систему охлаждения и компоненты испытанные в экстремальных условиях

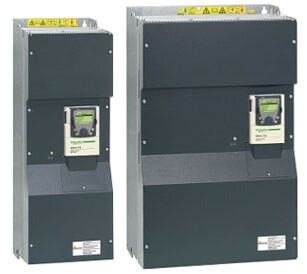

Диапазон мощностей: 90 - 630 кВт
Напряжение питания: трехфазное 380 – 480 В, 500 - 690 B
Применение: горные работы и туннелестроение, дробильное оборудование
Особенности и преимущества:
• Конфигурирование, настройка и программирование идентичны преобразователям ATV61/71 с воздушным охлаждением
• Карта управления насосной станцией (до 5 насосов)
• Коммуникационные карты (ProfiBus DP, Modbus TCP, Daisy Chain and Plus, DeviceNet, Ethernet, Interbus, CC-Link и т.д.)
• Специальные входы/выходы для прикладных функций
• Встроенный ЭМС фильтр
• Возможность применения в качестве хладагента промышленной или пресной воды
• Температура подачи хладагента до +55°C
• Активный выпрямитель напряжения позволяет уменьшить общее гармоническое искажение по току (THDI) преобразователя до уровня ниже 4%
• Карта управления насосной станцией (до 5 насосов)
• Коммуникационные карты (ProfiBus DP, Modbus TCP, Daisy Chain and Plus, DeviceNet, Ethernet, Interbus, CC-Link и т.д.)
• Специальные входы/выходы для прикладных функций
• Встроенный ЭМС фильтр
• Возможность применения в качестве хладагента промышленной или пресной воды
• Температура подачи хладагента до +55°C
• Активный выпрямитель напряжения позволяет уменьшить общее гармоническое искажение по току (THDI) преобразователя до уровня ниже 4%

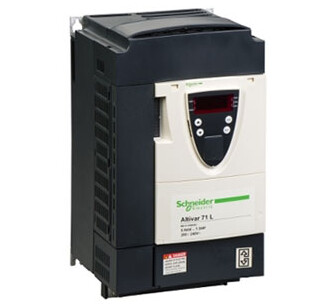

Диапазон мощностей: 4 - 22 кВт
Напряжение питания: 220 - 240 B, 380 - 480 B
Применение: пассажирские лифты, грузовые лифты
Особенности и преимущества:
• Расширенные функции: предотвращение остановки кабины между этажами, режим инспекции, контроль отката кабины лифта при пуске, контроль точности остановки кабины на этаже, переключение на резервный источник питания для возможности эвакуации пассажиров, функция весоизмерения, остановка при тепловой перегрузке и т.д.
• Простота программирования: интуитивное меню для монтажников лифтов со специальными прикладными терминами и единицами измерения (кг, см, м/с, м/с² и т.д.)
• Высококачественный привод
• Комплексная система безопасности
• Обслуживание без прерывания работы
• Широкий выбор энкодеров
• Соответствие стандартам для лифтового оборудования EN 12015 и EN 12016 без внешнего фильтра
• Простота программирования: интуитивное меню для монтажников лифтов со специальными прикладными терминами и единицами измерения (кг, см, м/с, м/с² и т.д.)
• Высококачественный привод
• Комплексная система безопасности
• Обслуживание без прерывания работы
• Широкий выбор энкодеров
• Соответствие стандартам для лифтового оборудования EN 12015 и EN 12016 без внешнего фильтра
Диапазон мощностей: 0,75 - 75 кВт
Напряжение питания: 3-фазное: 200 - 240В, 380 - 480 В
Применение:
Преобразователь частоты Altivar 212 предназначен для применения в:
• системах вентиляции
• системах обогрева и кондиционирования воздуха
• насосных установках
• системах обогрева и кондиционирования воздуха
• насосных установках
Диапазон мощностей: 0,18 - 15 кВт
Напряжение питания: 1-фазное: 200 - 240 В, 3-фазное: 200 - 240 В, 3-фазное: 380 - 500 В, 3-фазное: 525 - 600 В
Применение:
Преобразователь Altivar 312 располагает функциями, подходящими для наиболее частых применений, в частности:
• транспортировочное оборудование (небольшие конвейеры, электротали и т.д.);
• фасовочно-упаковочное оборудование;
• специальные механизмы (мешалки, смесители, текстильные машины и т.д.);
• насосы, компрессоры и вентиляторы.
• фасовочно-упаковочное оборудование;
• специальные механизмы (мешалки, смесители, текстильные машины и т.д.);
• насосы, компрессоры и вентиляторы.
Диапазон мощностей: 0,37 - 11 кВт
Напряжение питания: 3-фазное: 380 - 460 B
Применение:
• Текстильного оборудования
• Механических станков
• Деревообрабатывающего оборудования
• Обработки материалов
• Оборудования для печати и упаковки
• Оборудования для обработки керамики
• Общего управления
Диапазон мощностей: 0,75 - 160 кВт
Напряжение питания: 3-фазное: 380 - 480 B
Особенности и преимущества:
Преобразователи частоты Altivar Easy 610 разработаны для применения в самых тяжелых условиях:
• Температура окружающей среды при работе (в продолжительном режиме)
• При установке в шкафу: -15 - +60 °C, одиночная установка или групповая установка вплотную, от 45 до 60 °C - с уменьшением выходного тока
• Температура окружающей среды при хранении и транспортировке: -40 - +70 °C
• Высота над уровнем моря: 0 - 1000 м без корректировки характеристик, 1000 - 4800 м с уменьшением тока на 1% с увеличением высоты на 100 м
• По агрессивным средам: класс 3C3 в соответствии с МЭК (IEC)/EN 60721
• По механическим воздействиям: класс 3S3 в соответствии с МЭК (IEC)/EN 60721
• Платы с электронными компонентами имеют защитное покрытие
• Степень защиты и условия применения: IP 20, для настенного монтажа в оболочках (шкафах), IP 40 в верхней части преобразователя частоты, IP 65 для выносного графического терминала
Диапазон мощностей: 0,18 - 15 кВт
Напряжение питания:
· 1-фазное: 200 - 240 В
· 3-фазное: 380 - 480 В
Применение:
• Перемещение материалов
• Упаковка
• Текстильное производство
• Обработка материалов
• Исполнительные механизмы
• Подъемники
Диапазон мощностей: 0,75 - 90 кВт
Напряжение питания: 3-фазное: 380 - 480 В
Применение:
Высокопроизводительные прикладные программы и совершенные средства автоматизации для обеспечения следующих функций:
• упаковка;
• обработка материалов;
• транспортировка материалов;
• использование подъемного оборудования.

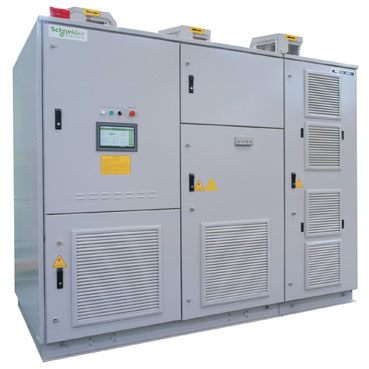

Диапазон мощностей: 2,4 - 11 кВт
Особенности и преимущества:
• Простая и понятная архитектура преобразователя частоты позволяет экономить средства на обучение обслуживающего персонала и при проведении обслуживания
• Требуется минимальное количество запасных частей, поскольку все инверторные ячейки преобразователя частоты абсолютно идентичны
• Кривая напряжения на выходе преобразователя частоты исключает негативное воздействие на обмотки электродвигателя благодаря малому “шагу” напряжения каждой инверторной ячейки
• Габариты секции управления позволяют размещать базовое и дополнительное низковольтное оборудование без опасности перегрева, что значительно продлевает срок его службы.
• Наличие встроенного многообмоточного трансформатора и примененная для построения преобразователя частоты многоуровневая топология позволяют избежать негативного влияния на подшипники электродвигателя . Как следствие, вновь устанавливаемый преобразователь частоты может использоваться с двигателями, находящимися в эксплуатации длительное время, значительно сокращая затраты на выполнение работ по модернизации оборудования и сокращая срок возврата инвестиций.
• Простое и понятное расположение элементов секции облегчает проведение работ по техническому обслуживанию и ремонту
• Компактность и малый вес инверторных ячеек облегчают установку и экономят время
• Конструкция инверторной ячейки позволяет проводить диагностику непосредственно на месте установки преобразователя частоты
• Требуется минимальное количество запасных частей, поскольку все инверторные ячейки преобразователя частоты абсолютно идентичны
• Кривая напряжения на выходе преобразователя частоты исключает негативное воздействие на обмотки электродвигателя благодаря малому “шагу” напряжения каждой инверторной ячейки
• Габариты секции управления позволяют размещать базовое и дополнительное низковольтное оборудование без опасности перегрева, что значительно продлевает срок его службы.
• Наличие встроенного многообмоточного трансформатора и примененная для построения преобразователя частоты многоуровневая топология позволяют избежать негативного влияния на подшипники электродвигателя . Как следствие, вновь устанавливаемый преобразователь частоты может использоваться с двигателями, находящимися в эксплуатации длительное время, значительно сокращая затраты на выполнение работ по модернизации оборудования и сокращая срок возврата инвестиций.
• Простое и понятное расположение элементов секции облегчает проведение работ по техническому обслуживанию и ремонту
• Компактность и малый вес инверторных ячеек облегчают установку и экономят время
• Конструкция инверторной ячейки позволяет проводить диагностику непосредственно на месте установки преобразователя частоты
Диапазон мощностей: 0,75 - 220 кВт
Напряжение питания:
· 1-фазное: 200 - 220 В
· 3-фазное: 380 - 480 В
Применение:

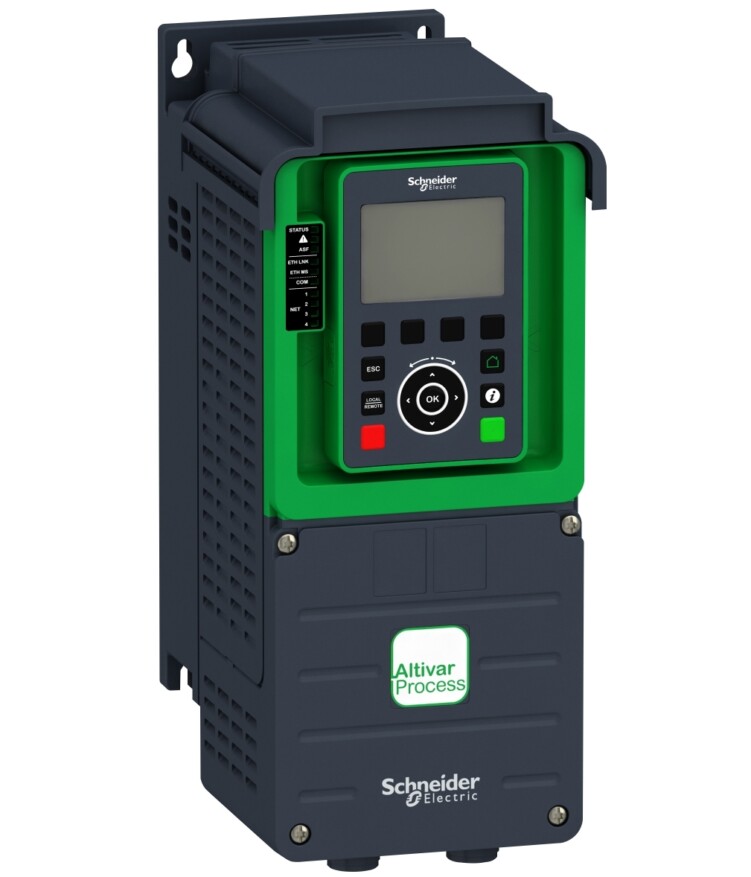

Серия преобразователей частоты Altivar Process разработана для применения в водоснабжении, металлургии, нефтегазовой и пищевой промышленности
Диапазон мощностей: 0,75 - 220 кВт
Напряжение питания: 1-фазное: 220В, 3-фазное 380В
Особенности и преимущества:
• Функции безопасности и автоматического управления, соответствующие требованиям, предъявляемым к системам контроля большинства технологических установок
• Дополнительные коммуникационные модули, позволяющие использовать преобразователь частоты в системах автоматизации, построенных с использованием основных промышленных протоколов
• Количество конфигурируемых входов-выходов, достаточное для реализации большинства схем управления
• Понятный алгоритм ввода в эксплуатацию с использованием графического терминала
• Местный и дистанционный контроль параметров с использованием встроенного веб-сервера
• Режимы энергосбережения, обеспечение низкого уровня искажений питающей сети
• Встроенный фильтр ЭМС
Устройства плавного пуска Schneider Electric

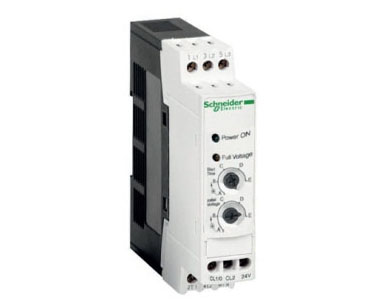

Устройства плавного пуска Altistart 01
Диапазон мощностей: 0,37 - 15 кВт
Напряжение питания: 1-фазное: 110B, 3-фазное: 220В, 380В
Применение:
• конвейеры;
• ленточные транспортеры;
• насосы;
• вентиляторы;
• компрессоры;
• автоматические двери;
• небольшие краны;
• механизмы с ременной передачей.
• ленточные транспортеры;
• насосы;
• вентиляторы;
• компрессоры;
• автоматические двери;
• небольшие краны;
• механизмы с ременной передачей.
Устройства плавного пуска Altistart 22
Диапазон мощностей: 4 - 400 кВт
Напряжение питания: 3-фазное: 220-600B
Применение:
Встроенные в устройство плавного пуска и торможения Altistart 22 функции позволяют использовать его в строительстве, инфраструктуре и промышленности для управления:
• центробежными и поршневыми насосами;
• вентиляторами;
• винтовыми компрессорами;
• конвейерами;
• специальными механизмами (мешалками, миксерами).
Устройства плавного пуска Altistart 48
Диапазон мощностей: 4 - 900 кВт
Напряжение питания: 3-фазное: 220-690B
Применение:
Устройства плавного пуска предназначены для следующих простых применений:
• конвейеры;
• ленточные транспортеры;
• насосы;
• вентиляторы;
• компрессоры;
• автоматические двери;
• небольшие краны;
• механизмы с ременной передачей.
